Метод батлера
Метод механического соединения трубопроводов (метод «БАТЛЕР»).
Система механического соединения и калибровочное оборудование компании «БАТЛЕР», широко применяются при монтаже трубопроводов различного назначения. При разработке технологии скоростного строительства особое внимание уделено соединению труб с защитным внутренним покрытием, так как место стыковки является особо уязвимым при применении традиционных методов строительства (монтаж с помощью сварки).
По трубопроводам, построенным по данной технологии, транспортируются разные продукты, начиная от нефти и природного газа, заканчивая сжатым паром. Строительство проводилось в разных странах и при различных климатических условиях.
Основное преимущество – это сокращение сроков строительства трубопроводов без потери качества. Особенно это относится к районам добычи, расположенных в регионах, где короткое лето, болотистые грунты и вечная мерзлота не позволяют терять времени при строительстве трубопроводов. Для решения этих вопросов предприятие предлагает услугу по строительству трубопроводов различного назначения при помощи уникального метода скоростного строительства на установке «БАТЛЕР» 8-12HD с использованием механического соединения SURE-LOCK (конусно-раструбное соединение).
- Диаметр монтируемых трубопроводов 89-325 мм.
- Производственная мощность – до 100 км в год.
Данная технология не нова для России, и используется ведущими нефтегазовыми компаниями при строительстве на объектах Республики Коми, Западной Сибири, Башкирии, Татарстана и Пермского края при этом с ее помощью смонтированы уже тысячи километров трубопроводов.

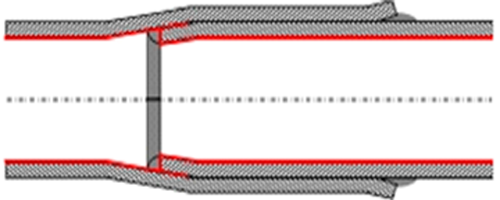

Принцип технологии заключается в том, что трубы, предварительно подготовленные в заводских условиях (конус – раструб), впрессовываются одна в другую. На концах стальных плетей могут устанавливаться втулки с антикоррозионным покрытием, которые защищают трубу от электрохимической коррозии.
Системы механических соединений SURE-LOCK и калибровочные системы BULLS-EYE имеют Разрешение ГОСГОРТЕХНАДЗОРА России Nо. 10-25/618 на применение для строительства трубопроводов на территории Российской Федерации.
Оборудование компании «БАТЛЕР» незаменимое средство для выполнения программ обновления парка трубопроводов, газификации обустройства, нефтяных и газовых промыслов. Простота использования, надёжность, всепогодность, скорость, экологическая чистота и экономичность - основные качества, привлекающие существующих и потенциальных пользователей.
Система механических соединений трубопроводов:
Комплект системы высокоскоростного строительного оборудования SURE-LOCK компании «БАТЛЕР» состоит из агрегата и мобильной маслостанции высокого давления на дизельном (полевой вариант) приводе.

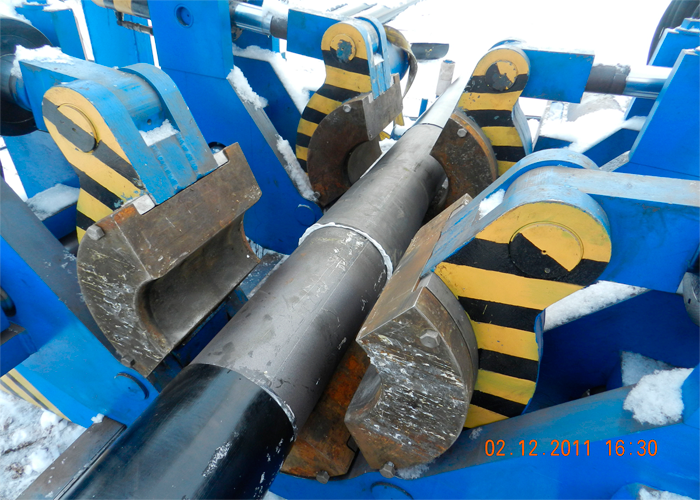

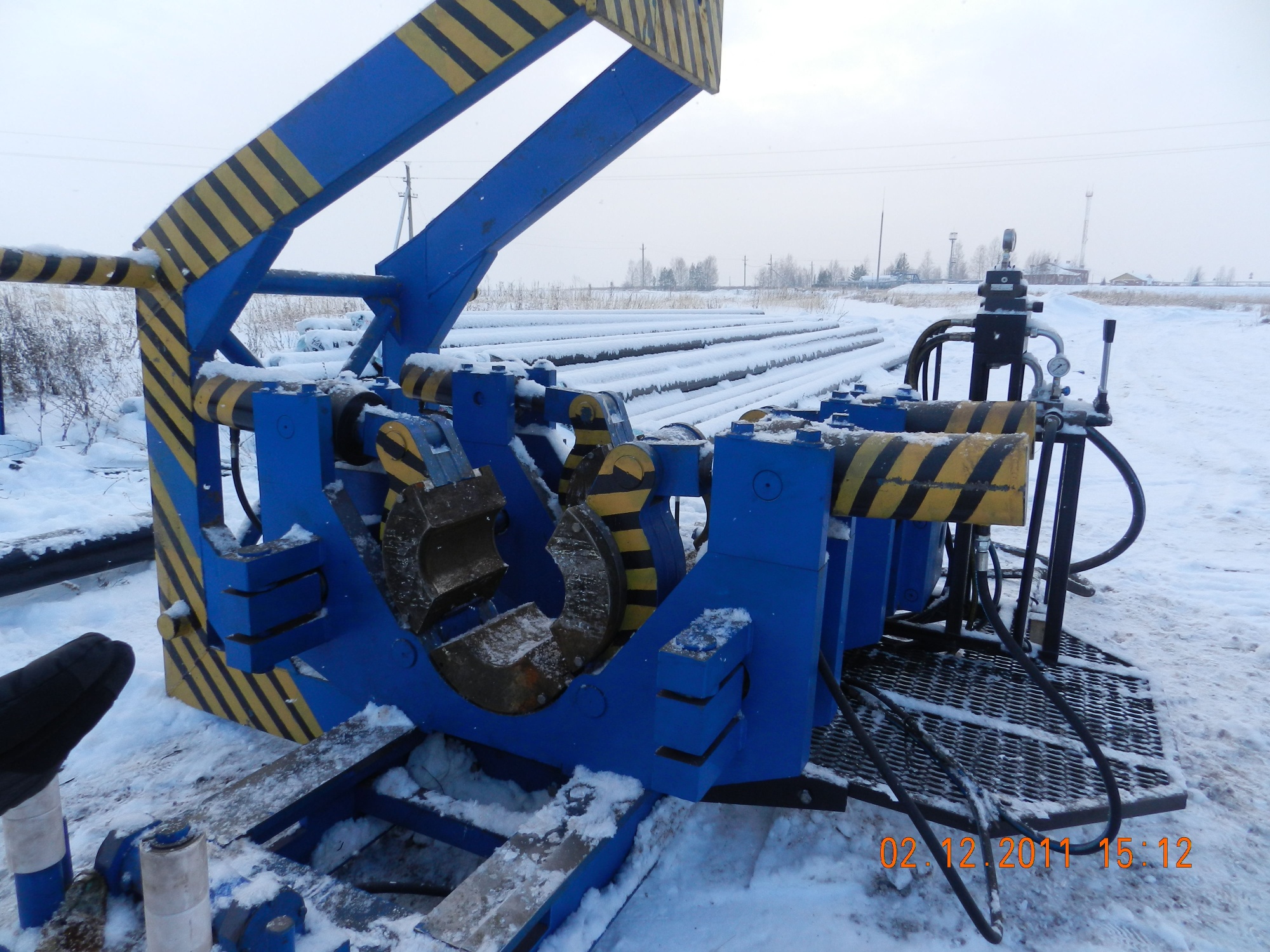

Агрегат (мобильный гидромеханический пресс - показанный на фото) производит монтаж - герметичную впрессовку конусной секции подготовленных труб в раструбную на месте строительства. Перед соединением на края трубы наносится эпоксидный герметик. Герметик не связан с прочностью стыка, а служит гарантией полной герметичности и создаёт коррозийно-устойчивую среду внутри стыка, что особенно важно в случае соединения труб с внутренним покрытием. Получаемый в результате соединения стык, равнопрочен основному металлу трубы и защищён от коррозии.
В рабочем положении сборочный агрегат подвешивается на стрелу трубоукладчика, чем обеспечивается его продвижение по трубопроводу во время строительства. Скорость полевой сборки в среднем составляет до 1 км за 8 часовую смену, в зависимости от диаметра монтируемого трубопровода, рельефа местности, подготовки персонала и погодных условий.
Соответствие стандартам качества:
Системы механических соединений «БАТЛЕР» и другое оборудование, производимое компанией, разработано и испытано в соответствии с требованиями Департамента Транспорта США (US DOT) по безопасности эксплуатации оборудования для трубопроводного транспорта (U.S. Department of Transportation, Pipeline Safety Regulations, 49 CFR, Subpart F, paragraphs 192 and 195.) Механические соединения SURE-LOCK полностью соответствуют требованиям ANSI/ASME Piping Codes B31.3, B31.4, B31.8 (США) и CAN/CSA-Z183 AND Z184 (Канада) по прочности стыков для поднадзорных трубопроводов.
В 1996 году компанией «БАТЛЕР», на основании опытно - промышленного применения сборочного и калибровочного оборудования на предприятиях нефтяной промышленности было получено разрешение Госготехнадзора на его применение для строительства трубопроводов в России.
В 1998 году по ВНИИГАЗ (Россия) провёл полный комплекс испытаний механических соединений Батлер для их применения в российской газовой промышленности. Стыки выдержали все испытания и технология механических соединений "Батлер" была рекомендована для сооружения газопроводов в Российской Федерации.
Основываясь на результатах проведённых испытаний и опытно-промышленной эксплуатации построенных трубопроводов Научно - Технический Совет "Роснефтегазстроя" рекомендовал применение технологии компании «БАТЛЕР» на предприятиях российской нефтяной и газовой промышленности.
Преимущества обеспечиваемые системой механических соединений «БАТЛЕР»:
- Увеличение скорости строительства трубопроводов в 3-5 раз в зависимости от диаметра трубы.
- Повышенная надежность стыка
- Экологическая чистота и безопасность строительства.
- Возможность строительства в любых погодных условиях.
- Использование меньшего числа персонала, занятого на прокладке трубопровода.
